En este artículo, te contaremos a fondo qué es un levantamiento topográfico y por qué es fundamental en el mundo de la construcción y la ingeniería. Descubriremos su definición, importancia y los métodos utilizados para realizarlo.
Un levantamiento topográfico es, en esencia, un estudio detallado y preciso de la superficie de un terreno. Este proceso implica la medición meticulosa de distancias, ángulos y elevaciones para crear una representación fidedigna del área en cuestión.
Imagina que estás tratando de describir con precisión milimétrica cada colina, valle, árbol y estructura en un pedazo de tierra. Eso es, en pocas palabras, el objetivo principal de un levantamiento topográfico.
Un levantamiento topográfico va mucho más allá de simplemente tomar medidas. Es un arte y una ciencia que requiere una comprensión profunda de la geometría, la física y las ciencias de la tierra.
Los topógrafos no solo miden distancias y alturas, sino que también analizan la composición del suelo, estudian patrones de drenaje, identifican características naturales y artificiales del terreno, y mucho más.
Realizar un levantamiento topográfico es un proceso metódico y detallado que comienza mucho antes de que cualquier equipo toque el terreno. Primero, los topógrafos planifican cuidadosamente su enfoque, considerando el tamaño del área, el nivel de detalle requerido y el propósito final del levantamiento.

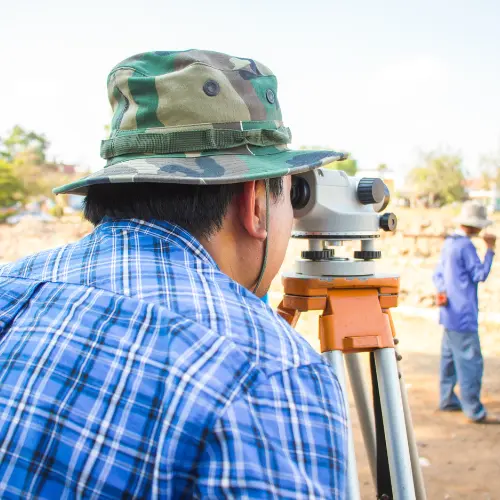

Una vez en el campo, utilizan una variedad de herramientas sofisticadas. Las estaciones totales, dispositivos que combinan un teodolito electrónico con un medidor de distancia, son el caballo de batalla de muchos topógrafos.
Estos instrumentos permiten medir ángulos y distancias con una precisión asombrosa. Los sistemas GPS de grado topográfico también juegan un papel crucial, permitiendo a los topógrafos determinar coordenadas exactas con una precisión de centímetros.
En los últimos años, la tecnología ha revolucionado el campo de la topografía. Los drones equipados con cámaras de alta resolución y sensores LiDAR ahora pueden mapear grandes áreas en cuestión de horas, un proceso que antes podría haber llevado días o semanas.
Los escáneres láser 3D terrestres pueden capturar millones de puntos de datos en minutos, creando “nubes de puntos” increíblemente detalladas que representan cada contorno y característica del terreno.
La relevancia de un levantamiento topográfico preciso no puede ser subestimada. En la construcción, forma la base sobre la cual se diseñan y construyen edificios, carreteras y puentes. Un error en esta etapa puede llevar a costosos retrasos o, peor aún, a fallas estructurales.
En la planificación urbana, los levantamientos topográficos son esenciales para diseñar sistemas de drenaje eficientes, planificar la expansión de las ciudades y gestionar los recursos naturales.
Los ambientalistas utilizan datos topográficos para monitorear cambios en los ecosistemas, mientras que los geólogos los emplean para estudiar formaciones terrestres y predecir riesgos naturales.
Los levantamientos topográficos son realizados por profesionales especializados:
Es crucial que estos profesionales tengan:
El levantamiento planimétrico se centra en la medición y representación de las características horizontales del terreno. Este tipo de levantamiento ignora las diferencias de elevación y se enfoca en crear un mapa bidimensional preciso del área.
Es especialmente útil para determinar límites de propiedades, calcular áreas y ubicar elementos como edificios, caminos o cuerpos de agua. Los agrimensores y profesionales inmobiliarios frecuentemente utilizan este tipo de levantamiento para cuestiones legales y de planificación.
El levantamiento altimétrico, también conocido como levantamiento de nivelación, se enfoca exclusivamente en las elevaciones del terreno. Su objetivo principal es determinar las diferencias de altura entre diversos puntos del área estudiada.
Este tipo de levantamiento es crucial para proyectos que requieren un conocimiento detallado del relieve, como el diseño de sistemas de drenaje, la planificación de carreteras o la evaluación de riesgos de inundación.
El levantamiento topográfico completo combina los aspectos de los levantamientos planimétricos y altimétricos para proporcionar una representación tridimensional completa del terreno.
Este tipo de levantamiento captura tanto las características horizontales como las verticales del área, incluyendo elevaciones, contornos, características naturales y estructuras artificiales.
Es el tipo de levantamiento más comprensivo y se utiliza en una amplia gama de proyectos, desde la planificación urbana hasta la ingeniería de construcción y el diseño arquitectónico.
El levantamiento catastral se centra en la determinación precisa de los límites de las propiedades y se utiliza para fines legales y fiscales. Este tipo de levantamiento implica la investigación de registros históricos, la medición precisa de límites y la creación de mapas detallados que muestran las divisiones de la propiedad.
Los gobiernos locales y las agencias de impuestos utilizan estos levantamientos para mantener registros actualizados de la propiedad, mientras que los propietarios los emplean para resolver disputas de linderos o planificar desarrollos.
El levantamiento hidrográfico se especializa en la medición y mapeo de cuerpos de agua y áreas costeras. Este tipo de levantamiento implica la determinación de profundidades del agua, la identificación de obstáculos sumergidos y la caracterización del lecho marino o fluvial.
Se utiliza en la navegación marítima, la planificación de puertos, la gestión de recursos hídricos y los estudios ambientales marinos. Los oceanógrafos, ingenieros costeros y autoridades portuarias dependen de este tipo de levantamiento para sus operaciones y planificaciones.
Cada uno de estos tipos de levantamiento topográfico tiene su propósito específico y su importancia en diferentes campos de la ingeniería, la planificación y la gestión del territorio.
La elección del tipo de levantamiento dependerá de las necesidades específicas del proyecto y de la información que se requiera obtener del terreno en cuestión.
El costo de un levantamiento topográfico puede variar significativamente dependiendo de varios factores. Es importante entender estas variables para presupuestar adecuadamente y tomar decisiones informadas.
La extensión del área a estudiar es uno de los factores más influyentes en el costo. Un terreno más grande naturalmente requerirá más tiempo y recursos. Además, la complejidad topográfica juega un papel crucial. Un terreno llano y despejado será más fácil y rápido de medir que uno con desniveles pronunciados, vegetación densa o características complejas.
El grado de precisión y detalle necesario también afecta significativamente el costo. Un levantamiento de alta precisión, que podría ser necesario para proyectos de ingeniería detallados, requerirá más tiempo y equipos más sofisticados, aumentando así el costo.
El uso final de los datos influye en el tipo de levantamiento y, por ende, en su costo. Por ejemplo, un levantamiento para un simple trámite de propiedad generalmente será menos costoso que uno para un proyecto de construcción complejo.
La localización del terreno afecta los costos logísticos. Áreas remotas o de difícil acceso pueden incrementar significativamente el precio debido a los gastos de transporte y el tiempo adicional requerido.
El uso de tecnologías avanzadas como drones o escáneres láser 3D puede aumentar el costo inicial, pero a menudo resulta en datos más precisos y completos, y puede ser más eficiente para áreas grandes.
Aunque es difícil proporcionar cifras exactas sin conocer los detalles específicos del proyecto, podemos ofrecer algunos rangos generales:
Para terrenos pequeños (hasta 1 hectárea) en áreas urbanas, los costos pueden oscilar entre $500 y $2,000.
Terrenos medianos (1-10 hectáreas) podrían costar entre $2,000 y $10,000.
Proyectos grandes o complejos pueden superar fácilmente los $10,000, llegando incluso a cientos de miles de dólares para levantamientos muy extensos o especializados.
Es importante notar que estos son solo rangos aproximados y los costos reales pueden variar significativamente.
En esencia, un levantamiento topográfico es mucho más que un simple conjunto de mediciones. Es la fundación sobre la cual se construye nuestro mundo moderno.
Desde los rascacielos que definen nuestros horizontes urbanos hasta los puentes que atraviesan valles profundos, prácticamente cada estructura importante comienza con un levantamiento topográfico.
